BIG MAN系列

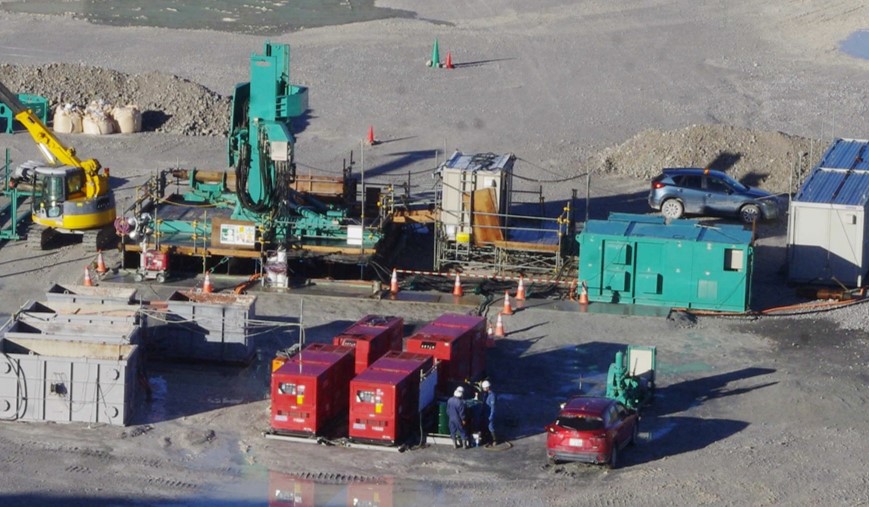

BM-600A是BM系列的最大型号。具有直径6m级的扩孔钻能力,自2008年开发以来已有数次实绩。
BIG MAN系列
BM-600A是BM系列的最大型号。具有直径6m级的扩孔钻能力,自2008年开发以来已有数次实绩。
| 型号 | BM-600A | |
| 钻孔口径(导孔) | mm | 349 |
| 钻孔口径(扩孔) | mm | max.6000 |
| 钻孔深度 | m | max.600 |
| 转数 | rpm | max.50 |
| 扭矩 | kN-m | 前進Max.300/後退Max.608 |
| 推进力 | kN | 2,900 |
| 牵引力 | kN | 5,350 |
| 动力单元尺寸(L/W/H) | mm | 5,600/2,500/2,440 |
| 钻机单元尺寸(L/W/H) | ㎜ | 3,607/3,000/7,000 |
| 钻机单元重量 | ㎏ | 33,000 |

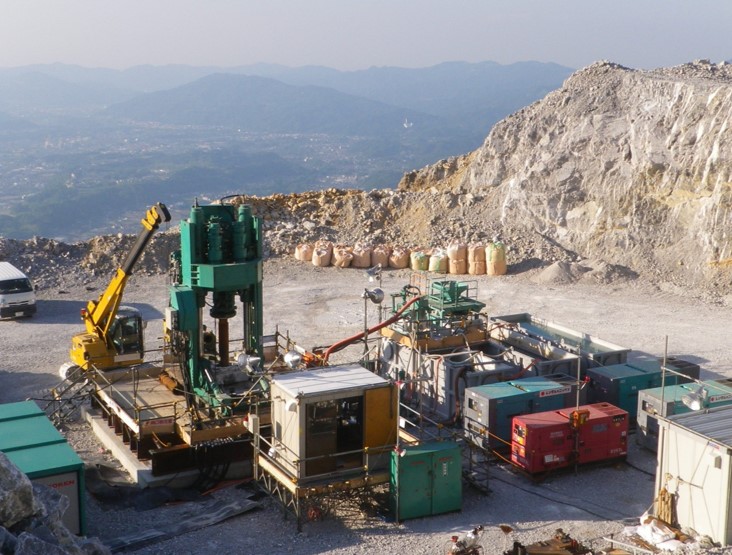

1993年登场时，最大直径为4750mm，是可扩孔的最大型号。现在还活跃在各种各样的现场。
| 型号 | BM-500A | |
| 钻孔口径(导孔) | mm | 349 |
| 钻孔口径(扩孔) | mm | max.6000 |
| 钻孔深度 | m | max.500 |
| 转数 | rpm | max.43 |
| 扭矩 | kN-m | 450 |
| 推进力 | kN | 2,650 |
| 牵引力 | kN | 4,890 |
| 动力单元尺寸(L/W/H) | mm | 4,100/2,200/2,400 |
| 钻机单元尺寸(L/W/H) | ㎜ | 3,607/3,000/6,850 |
| 钻机单元重量 | ㎏ | 35,500 |
自1960年代后半年出现以来，BM-100N长期以来一直担任着BM系列的核心。BM-150A是第一次实现天井钻孔真正自动控制的纪念碑模式。
| 型号 | BM-150A | |
| 钻孔口径(导孔) | mm | 270 |
| 钻孔口径(扩孔) | mm | max.2,070 |
| 钻孔深度 | m | max.300 |
| 转数 | rpm | max.55 |
| 扭矩 | kN-m | 114 |
| 推进力 | kN | 760 |
| 牵引力 | kN | 2,200 |
| 动力单元尺寸(L/W/H) | mm | 3,000/2,000/1,600 |
| 钻机单元尺寸(L/W/H) | ㎜ | 3,155/2,106/5,520 |
| 钻机单元重量 | ㎏ | 15,000 |

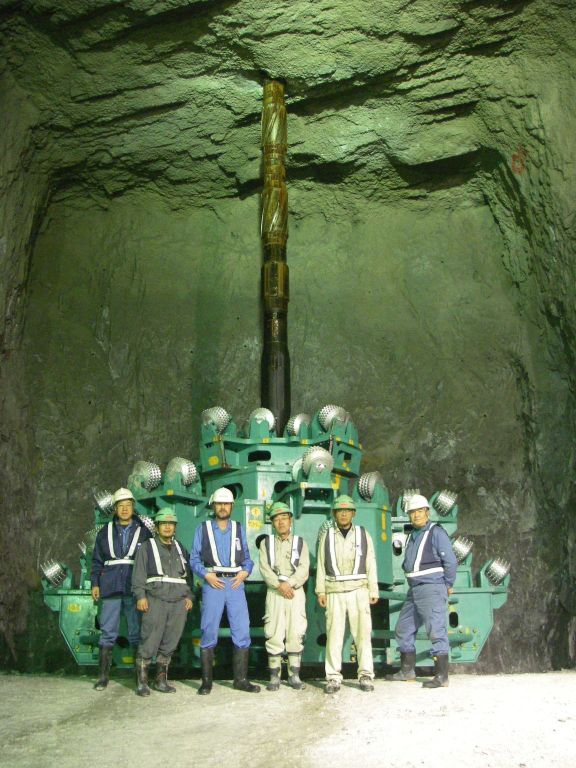

为了充分利用BM600A的大功率,我们开发了φ6m的扩孔钻头。

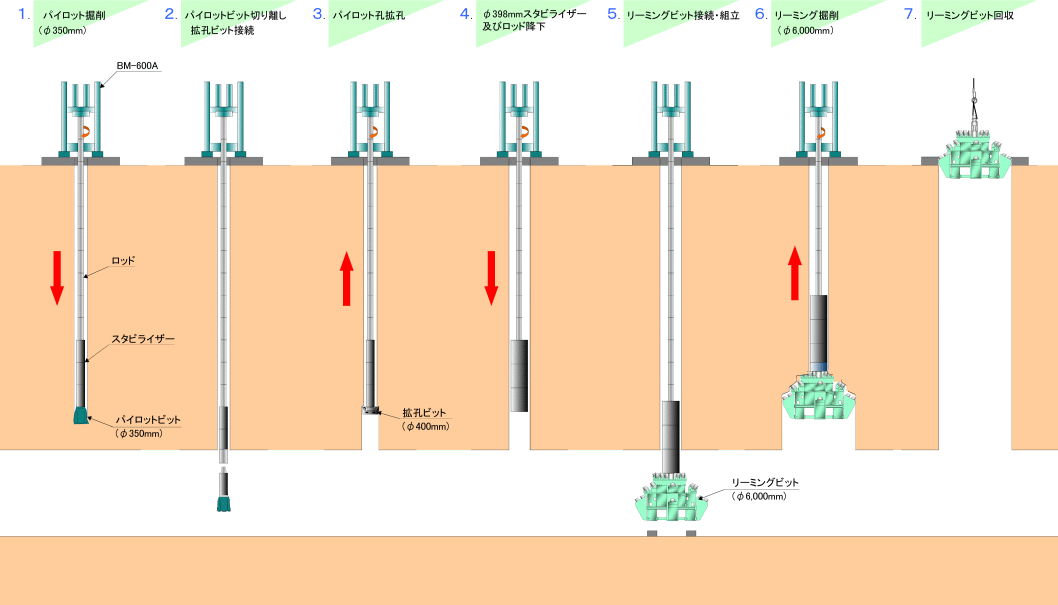

在隧道上的岩石上设置的BIG MAN首先向下面隧道钻成一个BIGMAN专用钻杆通过的直径比较小的孔。将其称为导孔钻进。贯通到下部的隧道后，卸下导孔钻头，与之前设置过在隧道内的扩孔钻头连接。然后提升大口径扩孔钻头，就进行钻孔，这是天井钻孔的基本工序。
